心电图(ECG)，也通常缩写为EKG (K意为cardiology，源自德语cardiology)，是心脏活动的图形记录。
图1所示。心电图
| 没有 | 波 | 解释 |
|---|---|---|
| 1 | P波 | 窦房结的去极化波穿过心房。(0.08秒) |
| 2 | QRS波群 | 心室去极化。(0.08 s)退极化波通过心室壁所形成的复杂形状不断变化 |
| 3. | T波 | 心室复极化。(0.16秒) |
| 4 | P-R间隔 | 心房兴奋开始至心室兴奋开始。 |
| 5 | s - t段 | 心室心肌去极化 |
| 6 | Q-T间隔 | 通过心室复极开始心室去极化。 |
心电图示踪的每一节段对应于心动周期中的一个事件。心电图是由传导细胞和收缩细胞在给定时间内产生的所有动作电位合成而成的。心电图不是单一动作电位的描记。

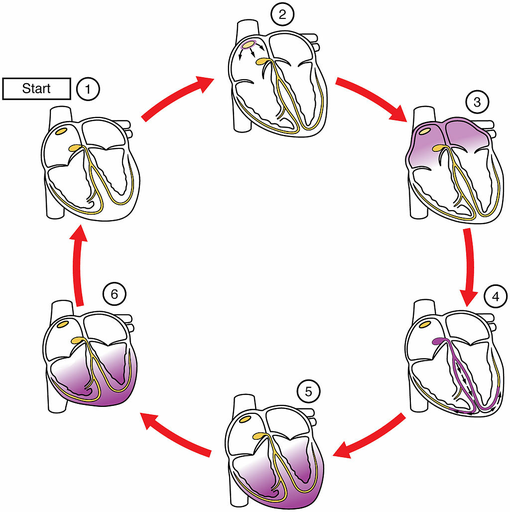

图2。心励磁序列。1)休息2)窦房结:窦房结产生冲动。通常是每分钟75次。3)房室结:房室(AV)结脉冲暂停(0.1 s)。允许心房完成血液输送。房室束:连接心房和心室。5)左右束分支:脉冲传播到心室的收缩纤维。6)双心室收缩细胞去极化。(心室收缩开始)
