Per forze esterne si intendono tutte le forze esterne che agiscono su un corpo. Un diagramma di corpo libero è una rappresentazione di tutte le forze esterne che agiscono su un corpo. Un diagramma di corpo libero di un oggetto, visualizzando le forze esercitate su di esso, aiuta a descrivere e analizzare la maggior parte dei fenomeni fisici. Iprincipi della dinamica di Newtonpossono essere facilmente应用人工智能corpi撕裂oso, in equilibrio o in accelerazione, non appena ne viene elaborato un diagramma di corpo libero.

Ci sono alcune regole da tenere in considerazione quando si elabora un diagramma di corpo libero:

• Se consideri il corpo come una particella (senza dimensione, forma e rotazione), rappresenta l'oggetto come un punto. Spesso si colloca questo punto all'origine delle coordinate xy di un diagramma.

• Includi tutte le forze che agiscono sull'oggetto, rappresentandole come vettori. Tieni in considerazione la tipologia di forze.

• Non includere la forza risultante applicata all'oggetto.

• Le forze che l'oggetto esercita sul suo ambiente circostante non devono essere incluse. Non si includono mai entrambe le forze di una coppia azione e reazione.

• Converti il diagramma di corpo libero in un diagramma più dettagliato che mostra le componenti x e y di una data forza.

• Se stai considerando due o più corpi o oggetti, disegna un diagramma di corpo libero a parte per ognuno di essi.

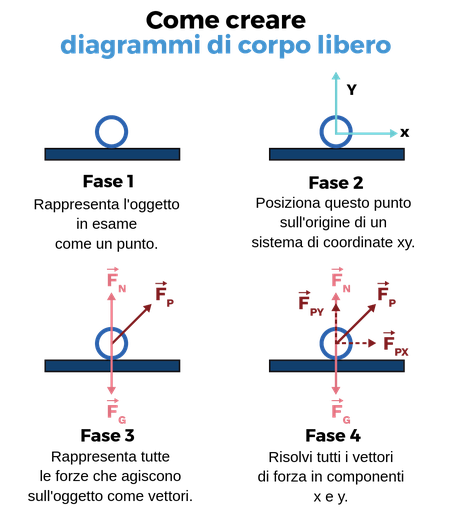

Figura 1:passaggi per realizzare un diagramma di corpo libero.
