地震波は,地震計のグラフ出力です。図1地震波の典型例を図。

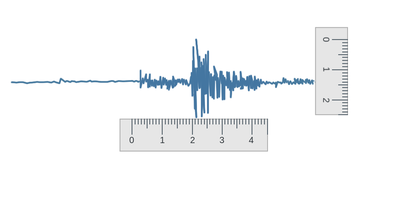

図1：地震波

y軸策(地震波(:/地震波ウィキ)の振幅ながら,グラフのX軸は,時間です。

最初の小さな乱れが速いP波によるものです。S波は,異なる(より低い)速度で移動し,したがって,地震局に後で到着します。S波の到着は(信号雑音に比べて大きい)最初の大きな地震波の乱れによってマークされます。

震源からの距離# # #

S波の伝播速度(V)を知ること,P -及びS波(T)との間の時間遅延は,地震計(X)の位置に地震震源からの距離を計算するために使用することができます。これは,単に式で与えられます。

地震計は,全方向の動きに敏感であるため,地震波は,距離の絶対値の情報を与えます。この手段は,地震の震央は,地震局から半径Xのどこにでも配置することができます。少なくとも2台の地震計が地震の正確な位置を決定するために必要とされます。

地震のマグニチュード

リヒタースケールの地震のマグニチュードは,ここ図2にグラフを用いて計算することができ,左側の目盛りは(上述したように計算)キロメートルで震源からの距離を示し,中間規模地震の大きさでありますリヒタースケール(我々は計算すること量)で,右側の一方はmm単位で,第1のS波の最大振幅を表します。後者は,地震波上で直接測定することができます。

あなたは左のための地震波から抽出された値と直線との右軸をリンクする場合は,真ん中の目盛りと交差は,リヒタースケールに応じて,地震の大きさです。

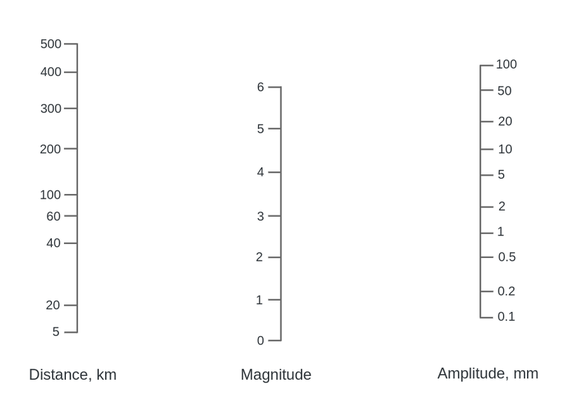

図2:地震の大きさを決定するためのリヒタースケールグラフ
